项目应用

因为循环冷却水系统是开式系统：

1、过滤悬浮物和颗粒物：循环冷却水系统中难免会引入一些悬浮物和颗粒物，这些物质会影响冷却效果和系统的正常运行。使用浅层砂过滤器可以有效地过滤这些杂质，降低水中浑浊度，保证水质。

2、过滤有机物和粘泥：循环冷却水中的有机物和粘泥也会影响系统的正常运行，甚至会堵塞换热器的铜管，降低换热效率。浅层砂过滤器可以有效地过滤这些物质，降低冷却器堵塞率。

3、过滤腐蚀产物：循环冷却水系统中的铁锈等腐蚀产物也会影响系统的正常运行，甚至会对设备造成腐蚀。使用浅层砂过滤器可以过滤这些腐蚀产物，减少排污量。

4、提高热交换效率：通过过滤悬浮物，可以减少其在系统中流速低的部位沉积，如水冷却器的管间。这有助于提高设备的热交换效率。

总之，在钢铁行业的循环冷却水系统中使用浅层砂过滤器可以有效地过滤各种杂质和有害物质，保证水质和系统的正常运行，提高换热效率和设备使用寿命。

                                                                      系统技术参数

【总处理水量】:150m³/h

【设备选型】: 一套FQG48-6（单罐直径1200mm）

【过滤滤速】: 40m/h

【单台过滤面积】: 1.13㎡

【滤料厚度】: 500-600mm

【进水浊度】: ≤20（NTU）

【出水浊度】: ≤5（NTU）

【滤料类型】：石英砂/天然海砂

【集水器】：多孔板+水帽

【布水器】：碳钢防腐

【过滤滤速】: 22.1m/h

【砂滤器管道材质】: 碳钢防腐

【单台设备净重】: 0.5t

【反冲洗强度】: 8-10 L/(s·m²)

                                                                           工艺流程

浅层介质过滤器是利用石英砂作为过滤介质，在一定的压力下，把浊度较高的水通过厚度的粒状或非粒的石英砂过滤，截留除水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等，降低水浊度，净化水质效果。

当系统处于过滤状态时，未经过滤的水通过上部的布水器，配合球形外壳，以接近平流的状态到达过滤器内的填料层。当水流过填料层时，杂质被截留在填料层内。过滤器底部的集水器将过滤后的水均匀地收集并流出。平流过滤，决定了过滤器在高的流速下，仍可达到良好的过滤效果。随着杂质在填料层的不断积聚，压力损失（即压差）将不断增大。当压差达到设定限度或时间达到设定值时，系统将自动转换至反洗状态，以清洗填料层并清除杂质。

当系统进入反洗状态时，通过自控系统控制改变三通阀的通断位置（进口关闭，排污口打开），其他滤罐过滤的水部分流入要反洗的滤罐中。由于系统水压，反洗滤灌填料层聚积的杂质受到反洗水流的冲洗，从排污口排出。

在过滤系统中，特殊设计的集水器使填料层在反洗状态时形成内环流，填料之间互相搓洗，最大限度地提高反洗效率，减少所需的反洗水，同时反洗时不跑料。当反洗结束后，阀门又恢复到过滤状态，而下一个过滤单元则进入反洗状态。一般一个系统由多个滤罐（单元）组成，它们依次反洗，从而保证反洗时整个系统不断流。

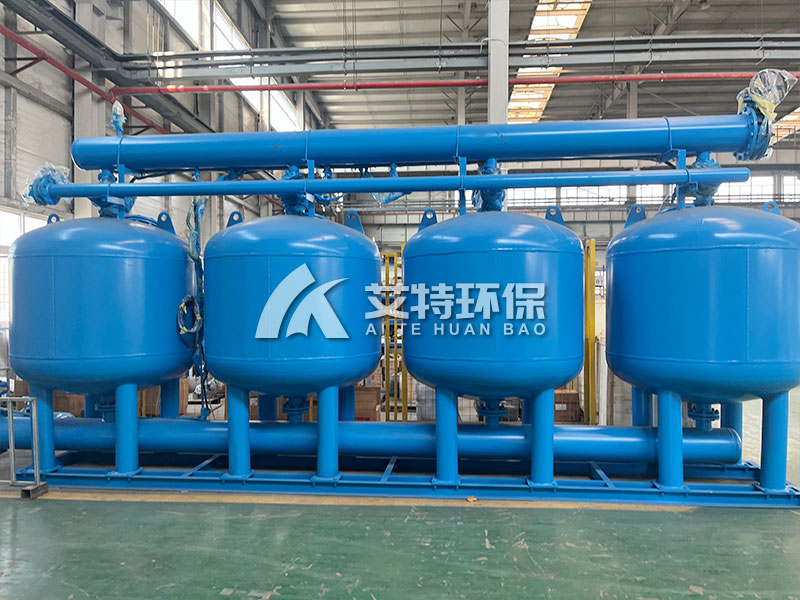

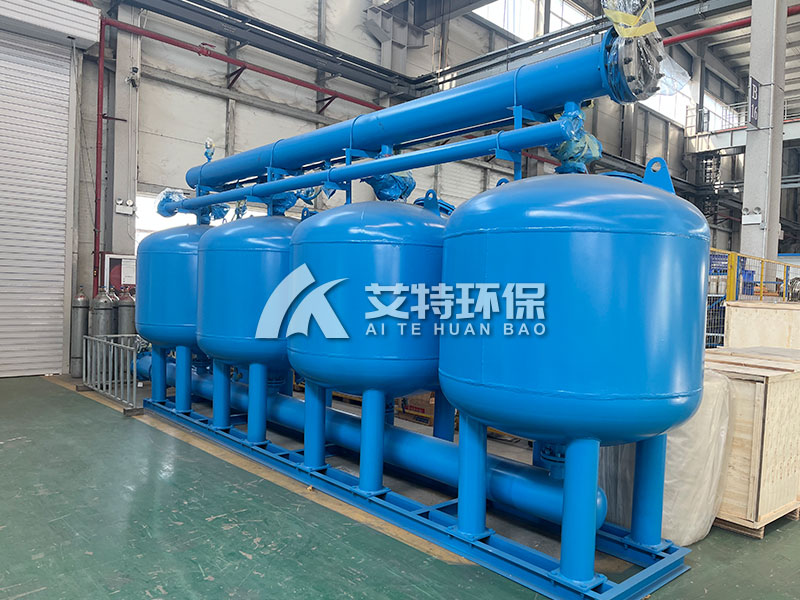

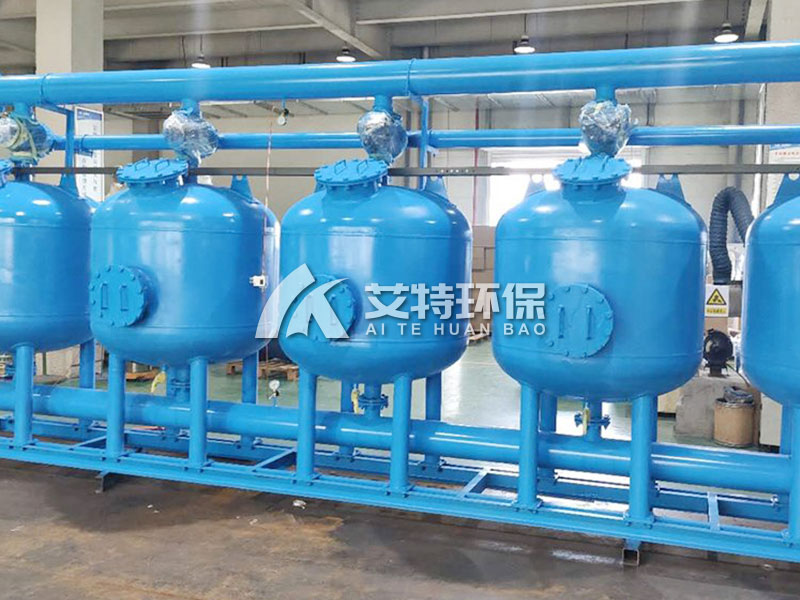

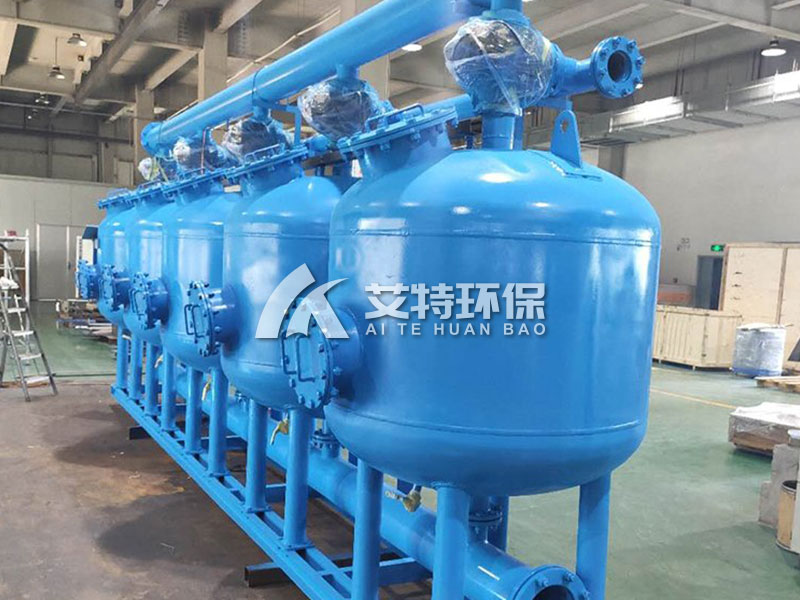

                                                                                                          案例现场

                                                                              项目实施

浅层砂过滤器当系统处于过滤状态时，加压水从滤罐进口流入布水系统，均匀的到达滤料层。当水流过滤料层时，悬浮物被滤料截留。该项目循环水系统设置 1 套过滤装置，过滤总量为150 m³/h，由 6个过滤单元组成。某个过滤单元处于反冲洗状态时，其进水口关闭，排污口打开，并保证系统供水始终保持在固定的流量之内。

循环水系统中，由于生产研发过程中产生的杂质及固体悬浮物需要利用过滤器进行过滤处理，以保证循环水平稳、有效运行！所以，通过在循环水旁滤系统中安装浅层砂过滤器可大大减少循环水排放量，防止系统中管路污泥堵塞，可帮助企业达到节能减排，降低运行成本的目的。

通过本次愉快的合作，我们的产品获得了用户的高度认可，目前，我们正在进行多个改造项目的选型、供货和运行。
