项目应用

这种过滤器常用于工业循环水旁滤系统，降低浊度，循环使用。它通过机械过滤的方式，能够有效地去除水中的悬浮物，包括砂、泥、淤泥等固体颗粒。若装上特定的滤料，例如石英砂，无煤烟等，还可以吸附去掉相应的离子等，使水质得以进一步改善。除了浅层砂过滤器外，还有许多不同类型的过滤器可以用于工业循环水处理，例如活性炭过滤器、中高速过滤器、多介质过滤器、离子交换树脂罐等。这些过滤器各有不同的工作原理和特点，可以根据不同的水质和处理要求进行选择和使用。

系统技术参数

【过滤量】: 125m³/h

【设备选型】: FQG56-3（单罐直径1400mm）

【罐子数量】: 3只

【材质】: 碳钢防腐

【进水浊度】: 15~30NTU

【出水浊度】: ≤3NTU

【罐体壁厚】：6mm

【外壳材质】：Q235B

【工作压力】：0.15-0.4MPa

【集水器】：多孔板+水帽

【单台过滤面积】：1.54m³

【过滤效率】：≥90%

【单罐净重】：0.6t

技术要求

浅层砂过滤器采用室外布置，过滤系统采用模块化结构，每组过滤装置由多个浅层砂过滤器单元组成，单元排列灵活，占地面积小。设备采用內源反洗，利于清洗效果、节省水源，提高设备使用的经济性。

过滤系统为成套供货，每套系统要求全自动运行，连续出水。系统中过滤器反洗与运行过程轮流交替工作，过滤和反洗状态由 DCS 系统控制。

浅层砂过滤器如需考虑冬季防冻措施（若需做保温，由买家现场制作）。

旁滤水量为 125m3/h，单罐处理水量 42m3/h，浅层砂过滤器共 3 台。

每排过滤器出口增加手摇刷式管道过滤器，内置不锈钢滤网、用于滤料的拦截，并在末端设置一手动蝶阀，便于隔离；

本方案中所有法兰标准：CL150，RF,ASME B16.5。

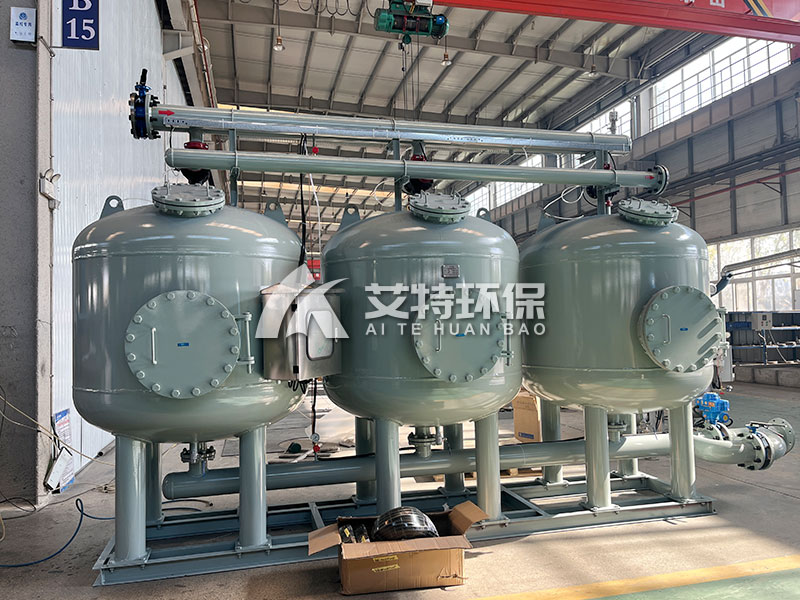

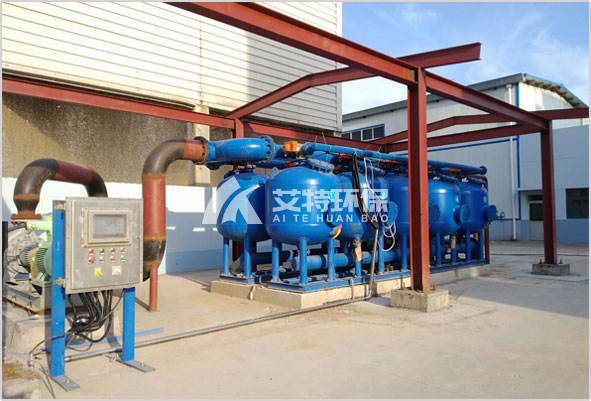

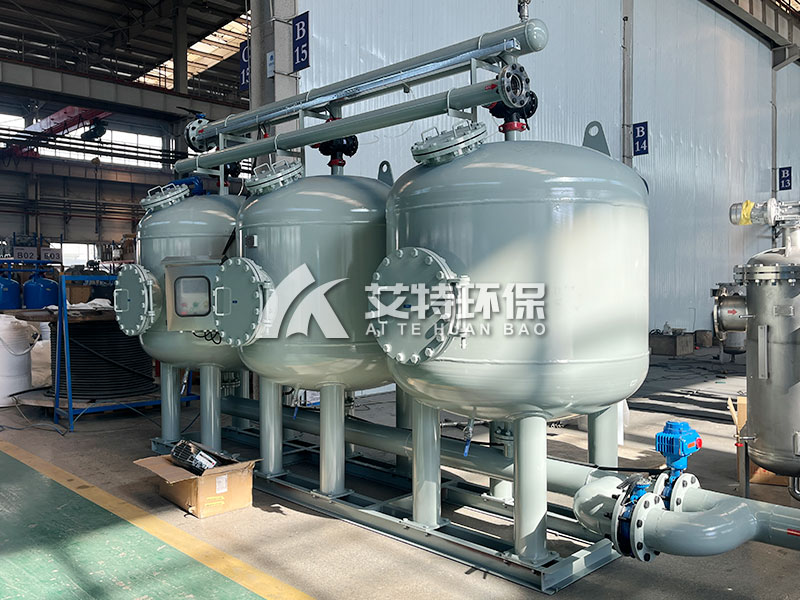

案例现场

项目实施

浅层砂过滤器当系统处于过滤状态时，加压水从滤罐进口流入布水系统，均匀的到达滤料层。当水流过滤料层时，悬浮物被滤料截留。某个过滤单元处于反冲洗状态时，其进水口关闭，排污口打开，并保证系统供水始终保持在固定的流量之内。

 循环水系统中，由于生产研发过程中产生的杂质及固体悬浮物需要利用过滤器进行过滤处理，以保证循环水平稳、有效运行！所以，通过在循环水旁滤系统中安装浅层砂过滤器可大大减少循环水排放量，防止系统中管路污泥堵塞，可帮助企业达到节能减排，降低运行成本的目的。通过本次愉快的合作，我们的产品获得了用户的高度认可，目前，我们正在进行多个改造项目的选型、供货和运行。
