项目应用

钢铁企业，炼钢生产用循环冷却水系统会产生管道结垢、腐蚀等问题，因此要合理设计循环系统，配备旁滤设备，提高整个系统的工作性能和工作效率。同时，还要严格控制冷却水水质标准。

在循环冷却水系统中，碳酸氢盐的浓度随蒸发浓缩而增加。当其浓度达到过饱和状态，或经过传热表面水温升高时，会生成碳酸盐沉积在传热表面，形成致密的微溶性盐类水垢，其导热性能很差。因此，水垢附着，轻则降低换热器传热效率，严重时，使换热器堵塞，系统阻力变大，水泵和冷却塔效率下降，生产能耗增加，产量下降，局部腐蚀，甚至造成非正常停产。

因此，需要用到浅层砂过滤器来解决此问题。

系统技术参数

【总处理水量】: 650m³/h

【设备选型】: 一套FQG56-13（单罐直径1400mm）

【滤速】: ≤32m/h

【进水浊度】: <30NTU

【出水浊度】: <10-20NTU

【设计压力】:0.6MPa

【单罐净重】：0.5t

【滤料】：石英砂

工艺流程

浅层砂过滤器当系统处于过滤状态时，加压水从滤罐进口流入布水系统，均匀的到达滤料层。当水流过滤料层时，悬浮物被滤料截留。这套设备由4个过滤单元组成。某个过滤单元处于反冲洗状态时，其进水口关闭，排污口打开，并保证系统供水始终保持在固定的流量之内。

设备是压力式的，其原理是当原水自上而下通过滤料时，水中悬浮物由于吸附和机械阻流作用被滤层表面截留下来；当水流进滤层中间时，由于滤料层中的砂粒排列的更紧密，使水中微粒有更多的机会与砂粒碰撞，于是水中凝絮物、悬浮物和砂粒表面相互粘附，水中杂质截留在滤料层中，从而得到澄清的水质。

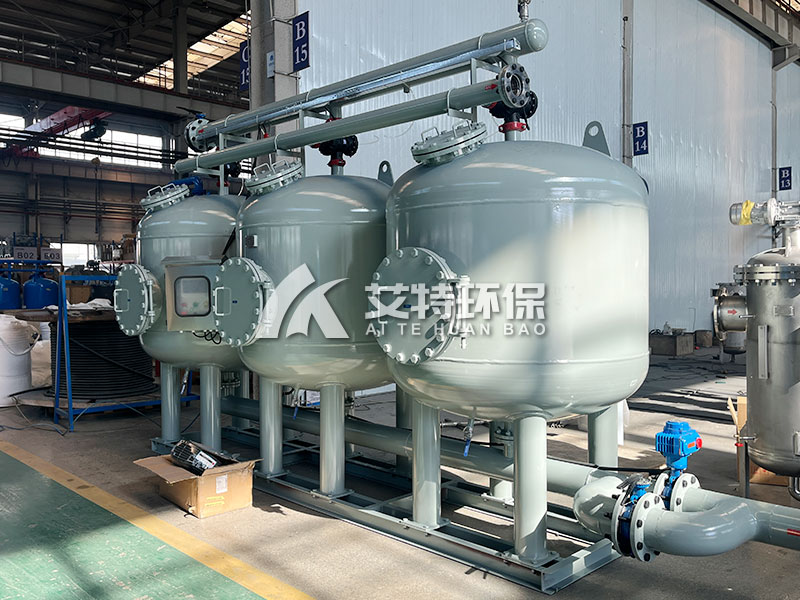

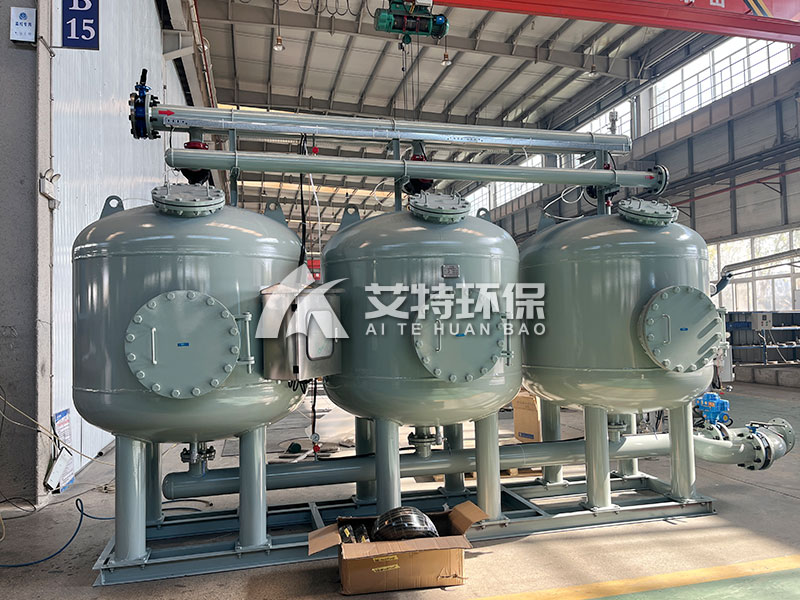

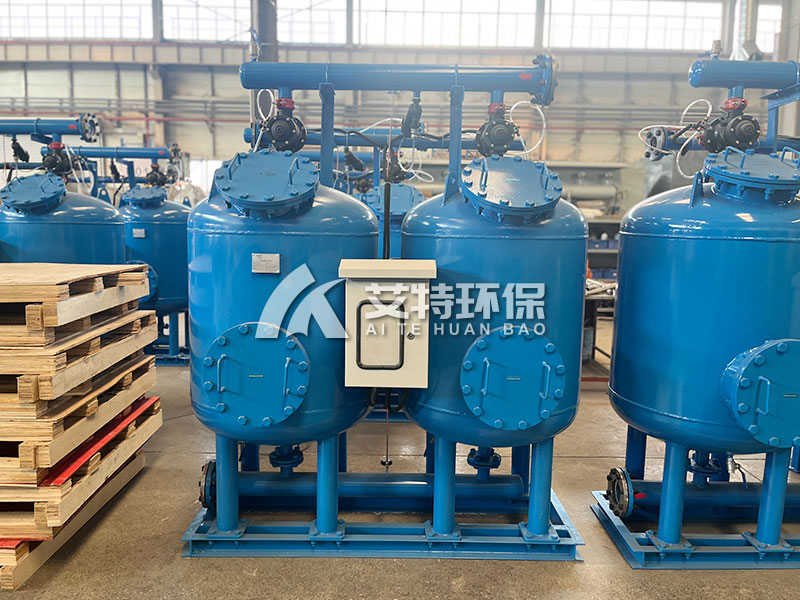

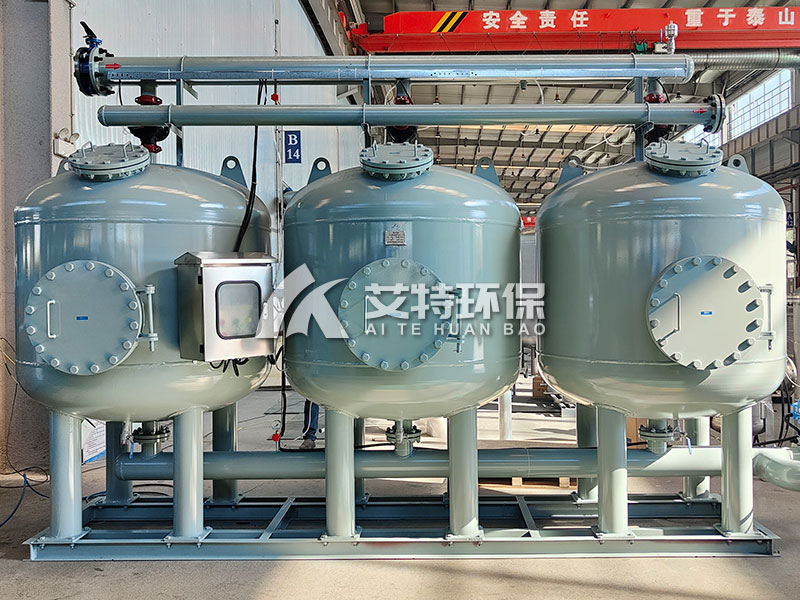

案例现场

项目实施

浅层砂过滤器当系统处于过滤状态时，加压水从滤罐进口流入布水系统，均匀的到达滤料层。当水流过滤料层时，悬浮物被滤料截留。该项目循环水系统设置 1 套过滤装置，过滤总量为650 m³/h，由 13个过滤单元组成。某个过滤单元处于反冲洗状态时，其进水口关闭，排污口打开，并保证系统供水始终保持在固定的流量之内。

通过使用了这几台浅层砂过滤器，使污垢排出水外，循环冷却水的浊度降低，系统浓缩倍数可逐步提高，循环水水质逐渐变好，新鲜水用量和排污水量不断减少，实现水体循环使用。

通过本次愉快的合作，我们的产品获得了用户的高度认可，目前，我们正在进行多个改造项目的选型、供货和运行。
