项目应用

因为循环冷却水系统是开式系统：

1、过滤悬浮物和颗粒物：循环冷却水系统中难免会引入一些悬浮物和颗粒物，这些物质会影响冷却效果和系统的正常运行。使用浅层砂过滤器可以有效地过滤这些杂质，降低水中浑浊度，保证水质。

2、过滤有机物和粘泥：循环冷却水中的有机物和粘泥也会影响系统的正常运行，甚至会堵塞换热器的铜管，降低换热效率。浅层砂过滤器可以有效地过滤这些物质，降低冷却器堵塞率。

3、过滤腐蚀产物：循环冷却水系统中的铁锈等腐蚀产物也会影响系统的正常运行，甚至会对设备造成腐蚀。使用浅层砂过滤器可以过滤这些腐蚀产物，减少排污量。

4、提高热交换效率：通过过滤悬浮物，可以减少其在系统中流速低的部位沉积，如水冷却器的管间。这有助于提高设备的热交换效率。

总之，在钢铁行业的循环冷却水系统中使用浅层砂过滤器可以有效地过滤各种杂质和有害物质，保证水质和系统的正常运行，提高换热效率和设备使用寿命。

系统技术参数

【总处理水量】:160m³/h

【设备选型】: 一套FQG48-4（单罐直径1200mm）

【单台过滤面积】: 1.13㎡

【工作压力】:0.2~0.4MPa

【过滤速度】: 36m/h

【进水浊度】: ＜20（mg/L）

【出水浊度】: ≤5（mg/L）

【滤料类型】：石英砂/天然海砂

【集水器】：多孔板+水帽

【布水器】：碳钢防腐

【罐体数量】: 4个

【滤料厚度】: 600mm

工艺流程

浅层介质过滤器是利用石英砂作为过滤介质，在一定的压力下，把浊度较高的水通过厚度的粒状或非粒的石英砂过滤，截留除水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等，降低水浊度，净化水质效果。

1. 悬浮物去除：浅层砂过滤器能够有效去除水中的悬浮物、泥沙、颗粒等杂质，保持水质清澈透明。

2. 水质净化：浅层砂过滤器能够去除水中的有机物、微生物和细菌等，提高水质的卫生安全性。

3. 防止设备堵塞：高晶硅项目中的设备，如喷嘴、管道等，对水质要求较高。浅层砂过滤器可以有效拦截和过滤水中的杂质，减少对设备的堵塞风险，保证设备的正常运行。

4. 延长设备寿命：通过使用浅层砂过滤器，可以减少杂质对设备的腐蚀和磨损，延长设备的使用寿命，降低维修和更换成本。

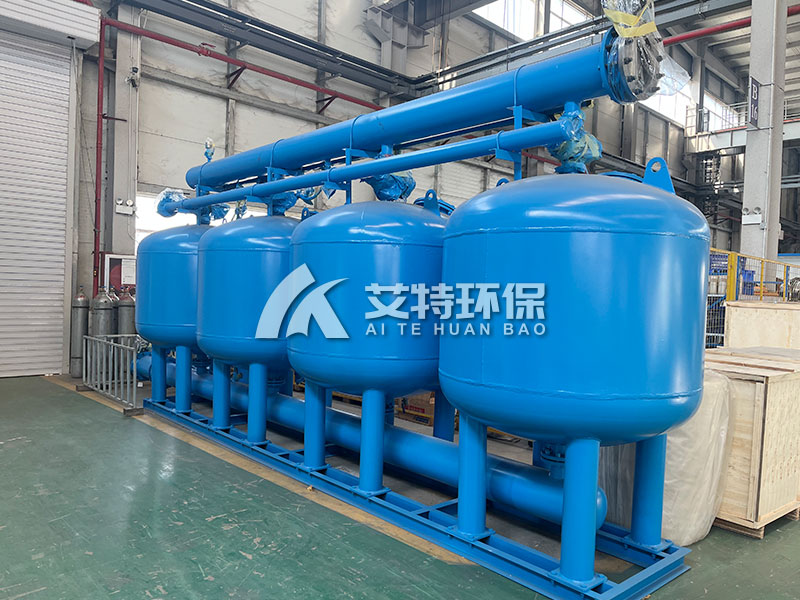

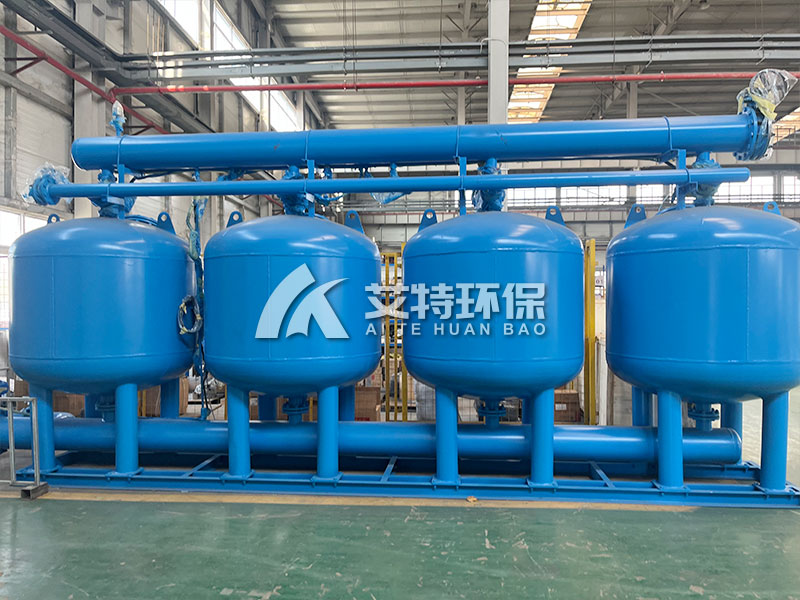

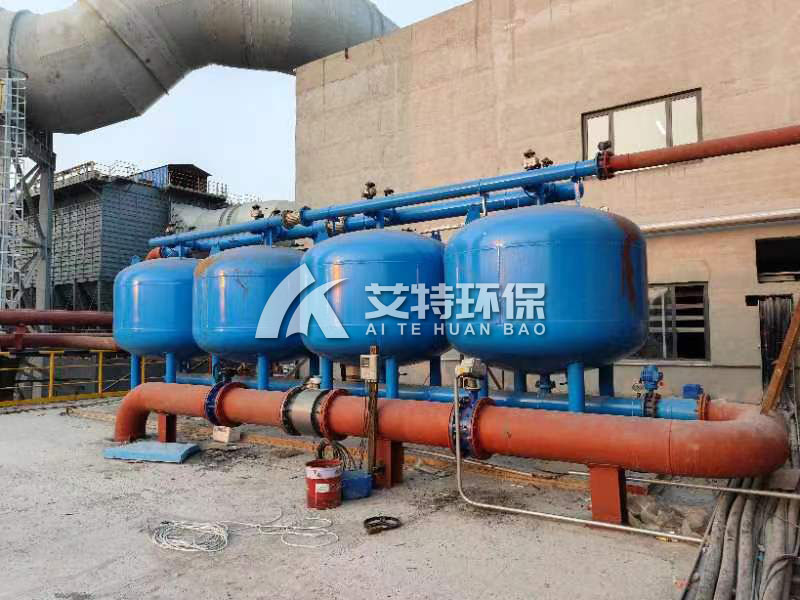

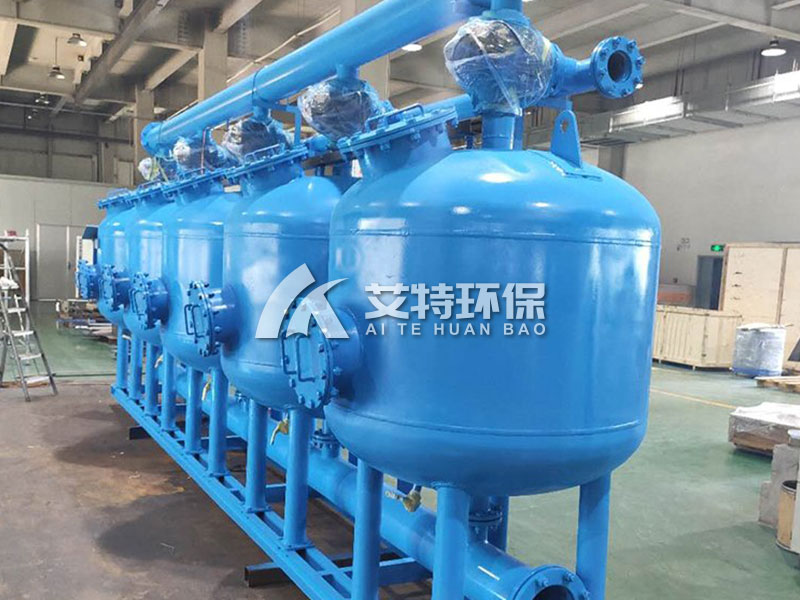

案例现场

项目实施

浅层砂过滤器当系统处于过滤状态时，加压水从滤罐进口流入布水系统，均匀的到达滤料层。当水流过滤料层时，悬浮物被滤料截留。该项目循环水系统设置 1 套过滤装置，过滤总量为160 m³/h，由 4个过滤单元组成。某个过滤单元处于反冲洗状态时，其进水口关闭，排污口打开，并保证系统供水始终保持在固定的流量之内。

循环水系统中，由于生产研发过程中产生的杂质及固体悬浮物需要利用过滤器进行过滤处理，以保证循环水平稳、有效运行！所以，通过在循环水旁滤系统中安装浅层砂过滤器可大大减少循环水排放量，防止系统中管路污泥堵塞，可帮助企业达到节能减排，降低运行成本的目的。

通过本次愉快的合作，我们的产品获得了用户的高度认可，目前，我们正在进行多个改造项目的选型、供货和运行。
