项目应用

高盐废水综合利用暨60万吨/年离子膜烧碱项目中使用浅层砂过滤器是一种有效的过滤设备，可以去除水中的悬浮物、颗粒物和胶体等杂质。

浅层砂过滤器是一种高效、节能、环保的过滤设备，其工作原理是利用过滤器内部填充的天然石英砂或人造石榴石等颗粒状滤料，通过截留、吸附、沉降等物理作用，将水中的悬浮物、颗粒物和胶体等杂质去除。

在离子膜烧碱项目中，浅层砂过滤器可以用于过滤盐水、废水等水源，为后续的离子交换、蒸发等工艺过程提供高质量的水源。同时，浅层砂过滤器还可以用于过滤循环冷却水，去除水中的悬浮物、颗粒物和微生物等杂质，提高冷却效率，延长设备使用寿命

系统技术参数

【过滤量】: 405m³/h

【设备选型】: FQG92-3（单罐直径2300mm）

【罐子数量】: 3只

【滤速】: 33m/h

【工作压力】: 0.2~ 0.4MPa

【进水浊度】: ＜20（mg/L）

【出水浊度】: ≤3（mg/L）

【单台过滤面积】：4.15㎡

【集水器】：多孔板+水帽

【单罐净重】: 2.5t

工艺流程

浅层多介质全自动砂滤器根据不同的用户要求，有立式和卧式两个系列，有单罐和多罐体并联，该设备反冲洗时，过滤过程同时进行，系统照常供水。

该设备流量大，无需维护。整套系统没有机械或电动阀门，仅靠多功能阀来控制系统的反冲洗，标准单元砂缸内部压头损失减小到合理范围,定压装置给出复原信号，水力阀恢复到过滤状态,下一个标准单元砂缸则准备进入反洗状态。

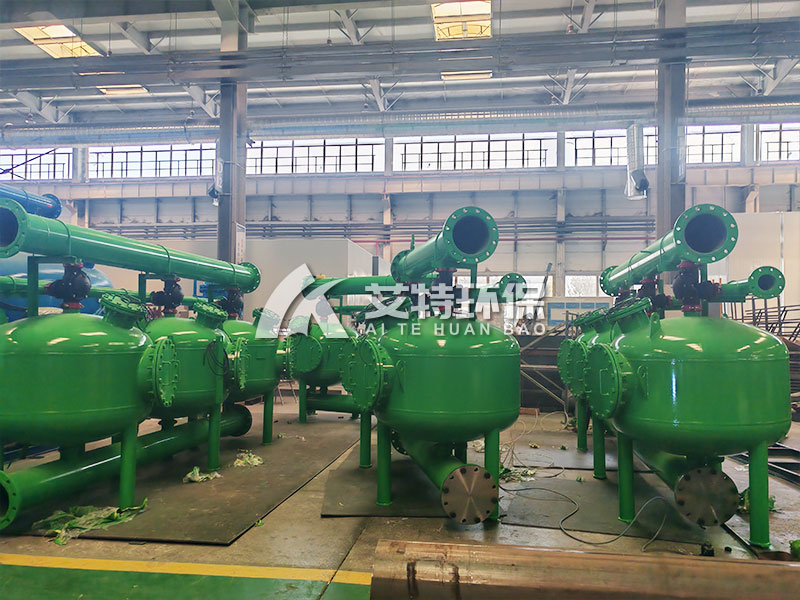

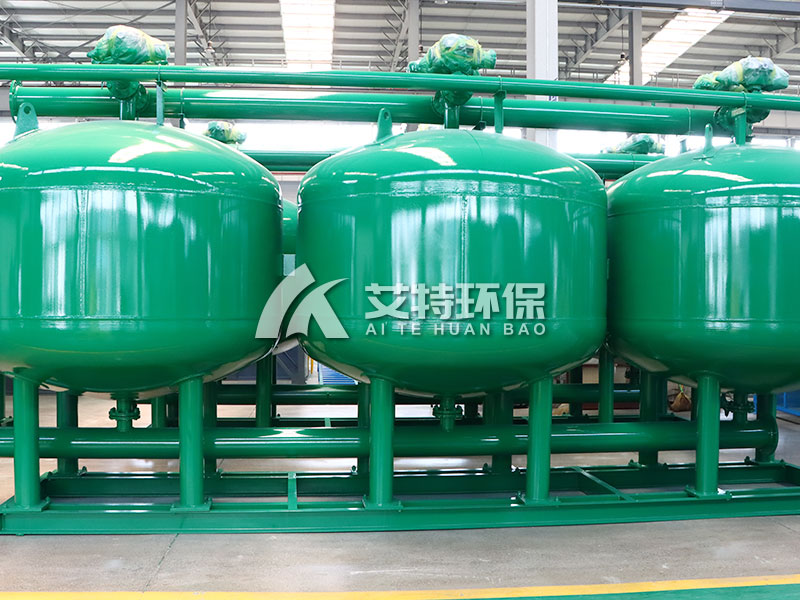

案例现场

项目实施

浅层砂过滤器当系统处于过滤状态时，加压水从滤罐进口流入布水系统，均匀的到达滤料层。当水流过滤料层时，悬浮物被滤料截留。该项目设置 1 套过滤装置，过滤总量为405 m³/h，由 3个过滤单元组成。某个过滤单元处于反冲洗状态时，其进水口关闭，排污口打开，并保证系统供水始终保持在固定的流量之内。

 循环水系统中，由于生产研发过程中产生的杂质及固体悬浮物需要利用过滤器进行过滤处理，以保证循环水平稳、有效运行！所以，通过在循环水旁滤系统中安装浅层砂过滤器可大大减少循环水排放量，防止系统中管路污泥堵塞，可帮助企业达到节能减排，降低运行成本的目的。通过本次愉快的合作，我们的产品获得了用户的高度认可，目前，我们正在进行多个改造项目的选型、供货和运行。
