项目应用

为提高水资源综合利用率，浅层介质过滤器是利用石英砂作为过滤介质，在一定的压力下，把浊度较高的水通过一定厚度的石英砂过滤，有效的截留去除水中的悬浮物、有机物、胶质颗粒、微生物等，最终达到降低水浊度、净化水质效果的一种高效过鸿设备。

本次系统采用内源反洗，即装置不设外部冲洗水源，不设空气辅助反洗，利用系统水压和滤后水进行反洗。反洗时，过滤系统逐台进行反洗，当其中一台进行反洗时，其他几台仍处于过滤状态。

浅层砂过滤器是一种经济的水净化技术，广泛应用于各种不同的水处理领域，如：饮用水净化：浅层砂过滤器可以去除水中的有害物质和污染物，使其适合饮用。工业废水处理：浅层砂过滤器可以去除工业废水中的杂质和有害物质，从而减少对环境的影响。

系统技术参数

【过滤量】: 740m³/h

【设备选型】: 三套FQG56-16（单罐直径1400mm）

【罐体材质】: Q235B

【进水SS】: <50mg/L

【出水SS】: <5mg/L

【滤料厚度】: 600mm

【集水器】：多孔板+滤帽

【滤罐】：碳钢防腐

【滤料】：石英砂

工艺流程

为防止工艺运行受水质不稳定因素的影响（如浊度及胶体、藻类等物质含量过高），建议水站取水点设置在厂的上游，以确保设备运行更为稳定，可靠。

过滤状态

当系统处于过滤状态时，未经过滤的水通过布水器，配合外壳，以接近平流的状态 到达过滤器内的滤料层。当水流过滤料层时，杂质被截留在滤料层内。将过滤后的水通 过集水器均匀地收集并流出。平流过滤，决定过滤器可以在高的流速下过滤，仍可达到 较好的过滤效果。

反洗状态

随着杂质在滤料层中的不断聚积，压头损失将不断增大。当压头损失到达一定的设 定限度时，系统将自动转换至反洗状态，以清洗聚积起来的杂质。当某个过滤单元处于 反洗状态时，同组的多个过滤器会将干净的、经过过滤的水会倒灌入这个过滤器中。在 这个倒灌过程中，被反洗的过滤单元的滤料层在水流的冲击下被冲起，杂质则通过排污 口被排出。

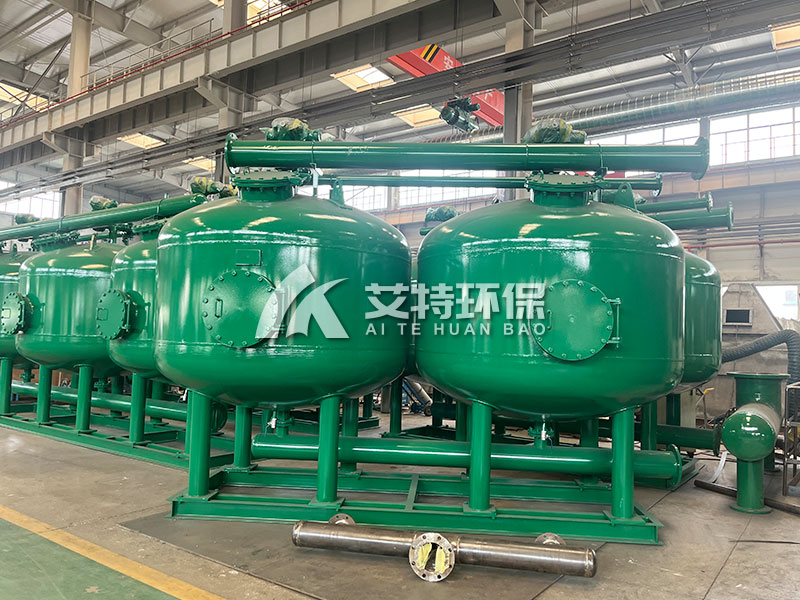

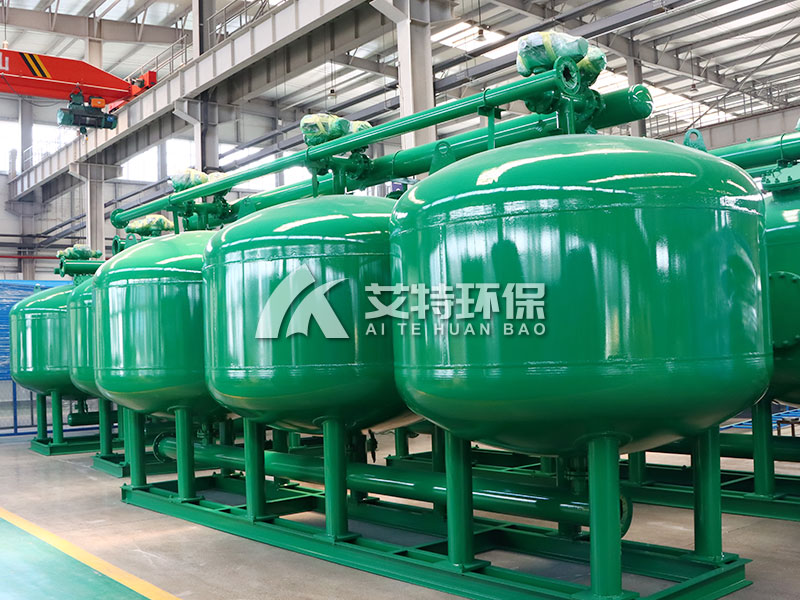

案例现场

项目实施

浅层砂过滤器当系统处于过滤状态时，加压水从滤罐进口流入布水系统，均匀的到达滤料层。当水流过滤料层时，悬浮物被滤料截留。某个过滤单元处于反冲洗状态时，其进水口关闭，排污口打开，并保证系统供水始终保持在固定的流量之内。

循环水系统中，由于生产研发过程中产生的杂质及固体悬浮物需要利用过滤器进行过滤处理，以保证循环水平稳、有效运行！所以，通过在循环水旁滤系统中安装浅层砂过滤器可大大减少循环水排放量，防止系统中管路污泥堵塞，可帮助企业达到节能减排，降低运行成本的目的。

通过本次愉快的合作，我们的产品获得了用户的高度认可，目前，我们正在进行多个改造项目的选型、供货和运行。
