项目应用

在工业循环水领域中，通常都面临着粘泥、水垢、淤泥沉积等多种多样的问题，这些问题直接导致了换热效率的降低，而且会造成消耗增加，管道阻塞，并缩短设备的使用寿命。自清洗+浅层砂过滤器保证循环冷却水系统的高效、稳定、安全运行。

系统技术参数

【浅层砂过滤器】

【总处理水量】: 45m³/h

【设备选型】: 一套FQG56-1（单罐直径1400mm）

【滤速】: ≤31m/h

【滤料厚度】:500mm

【进水浊度】: ＜30（NTU）

【出水浊度】: ≤5（NTU）

【单台过滤面积】：1.13㎡

【集水器】：多孔板+水帽

【单罐净重】: 0.65t

【自清洗过滤器】

【设备选型】: 一套DSL-A16-V1.6/0.2

【过滤流量】: 900m³/h

【过滤面积】: 12000c㎡

【过滤精度】: 200μm

工艺流程

由于电厂、化工、冶金、钢铁、食品饮料、造纸、医药、汽车、电子等行业的冷却循环水系统是有生产工艺要求，需要对电机、空压机、模具等生产设备进行冷却的水系统，这些冷却水系统由于长时间的运行，在运行程中或因为冷却塔与外面的接触会带入水系统*些杂质，或因结垢生锈产生固体悬浮物，这些杂质和固体悬浮物长期在水系统中运行会堵塞换热器和管路系统，从而影响换热冷却设备的换热效率，引起了补水量增加、能耗上升众多问题。

成本：冷却系统的循环量一般都比较大，全滤成本较高。

循环：水系统是循环的，旁滤的效果是叠加的，长时间来看系统里的水都经过了过滤，达到了过滤效果。

应用领域

项目实施

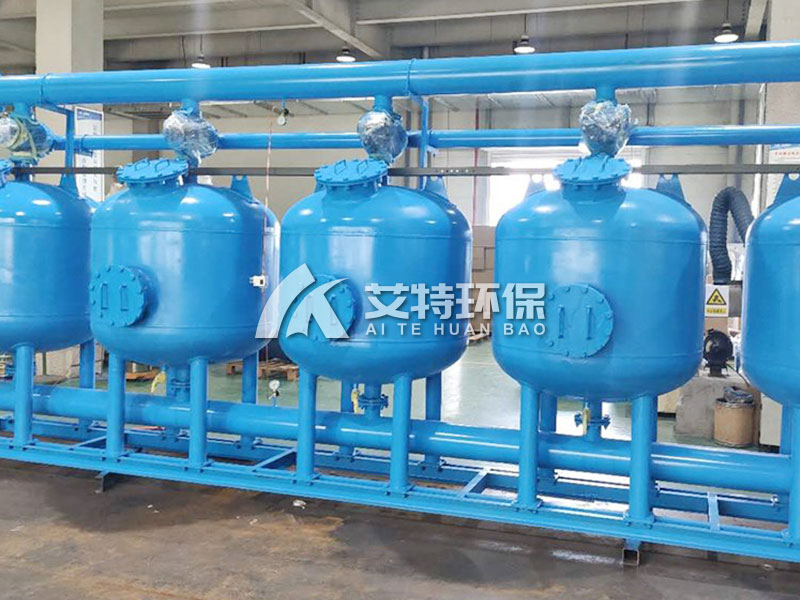

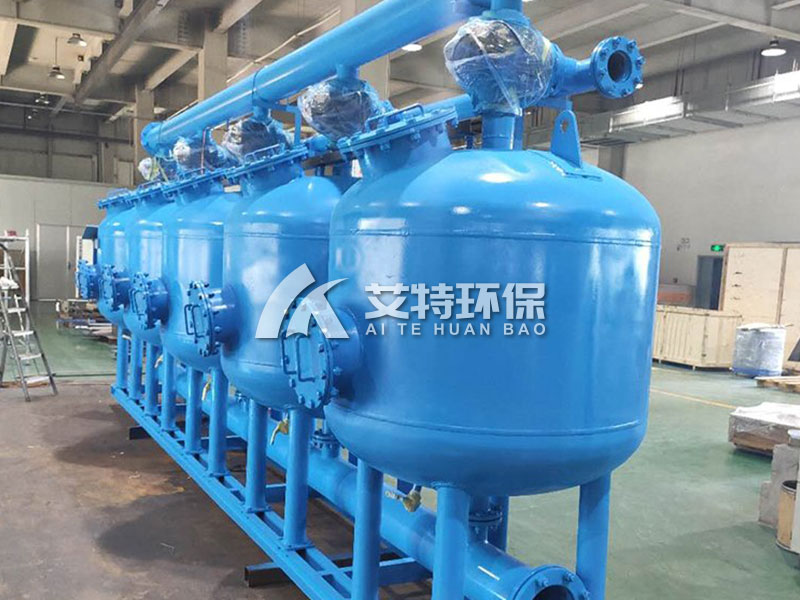

本项目循环水冷却系统配置1台浅层砂过滤器，设计流量45m3/h；进水悬浮物≤30mg/L，出口悬浮物≤5mg/L，材质碳钢。采用撬装方式供应，布置在循环水泵出口，泵出口压力0.38MPa，系统流程为从循环水泵出口接入，经浅层砂过滤器后通入冷却塔下水池。

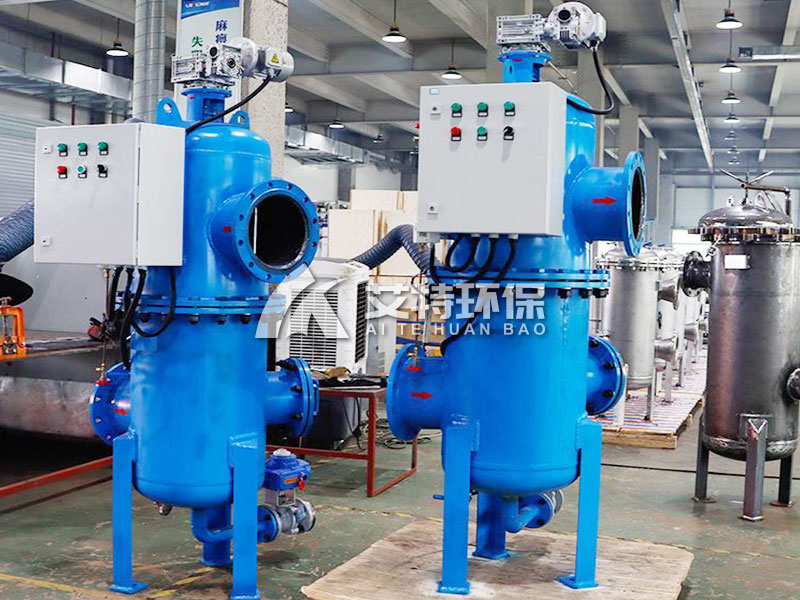

本项目循环水冷却系统配置1台自清洗管道过滤器，设计流量900m3/h，公称压力1.0MPa，过滤精度200μm，进出口管径DN400，进出口方式为下进侧出。

 循环水系统中，由于生产研发过程中产生的杂质及固体悬浮物需要利用过滤器进行过滤处理，以保证循环水平稳、有效运行！所以，通过在循环水旁滤系统中安装浅层砂过滤器可大大减少循环水排放量，防止系统中管路污泥堵塞，可帮助企业达到节能减排，降低运行成本的目的。

通过本次愉快的合作，我们的产品获得了用户的高度认可，目前，我们正在进行多个改造项目的选型、供货和运行。
