项目背景

【项目应用】:  某钢铁工程项目中炼钢连铸净环水旁滤系统

【说      明】:  钢铁企业通常设有工业净循环冷却水处理站。工业净循环水处理站包括敞开式工业净循环水处理系统、密闭式纯水或软化水循环水系统。敞开式工业净循环水系统常用于炼铁、炼钢、连铸、热轧、制氧冷轧等单元工艺设备的间接冷却及作为板式换热器的冷媒水。密闭式纯水或软化水循环水系统常用于炼铁、炼钢、连铸等单元如炉体、氧枪、结晶器等关键设备的间接冷却。

工艺流程

   冷却水占工业用水主体，提高其重复利用率、循环使用是节水节能的必须手段，但是工业中循环水由于工艺条件所致造成的水质变化所产生的危害如腐蚀、结垢、菌藻、粘泥等问题，不得到解决，则无法进行安全生产，使工艺条件无法满足，带来管道堵塞，换热器穿孔，传热系数下降等严重的现实问题，致使生产无法正常进行，由此造成的工业损失非常巨大，势必要上一些处理设备。如果直接在循环水上增加处理设备会使成本增加很大，所以在循环水处理一般采用旁滤技术，即采取循环水总量的3%~5%之间作为旁滤，循环使用，使水质达到工业设备安全使用标准。

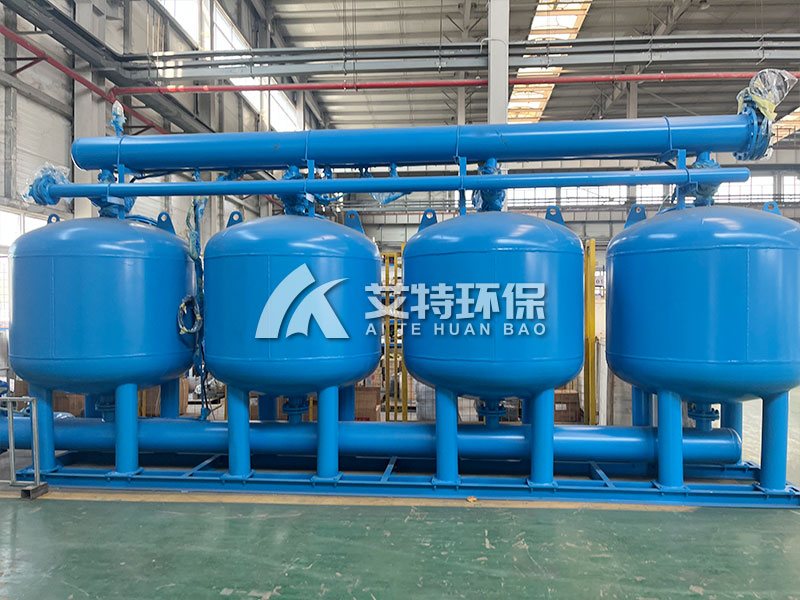

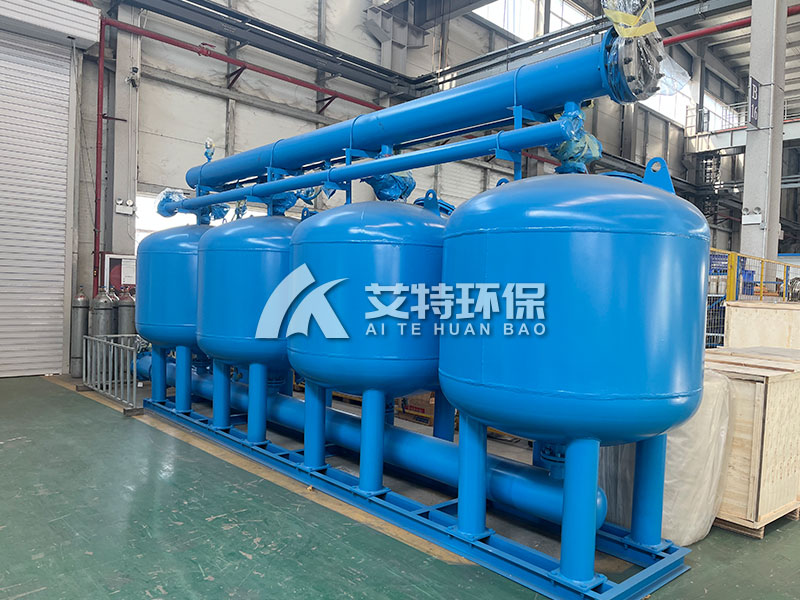

  全自动卧式浅层砂滤器根据不同的用户要求，有立式和卧式两个系列，有单罐和多罐体并联，该设备反冲洗时，过滤过程同时进行，系统照常供水。

   本系统主要供给连铸结晶器冷却用水，使用后的水利用余压上冷却塔，冷却后流入冷水池，然后经加压过滤供设备冷却循环使用，系统消耗用水由软水补入。

系统设计参数

【处理流量】: 500m³/h

【设备选型】: 净环水旁滤浅层砂过滤器

【数量】: 2套

【罐体】: 每套10个、材质为Q235B

【单罐最大滤速】: 40~45m/h

【滤层厚度】: ≥600mm

【进水SS】: ＜20（mg/L）

【出水SS】: ≤5（mg/L）

【反洗水量】：每次不超过2m³

【布水系统】：布水头材质为ABS,布水管道及收水管道材质为UPVC。采用多点布水，使水均匀布置呈层流状态。

【收水系统】: 收水棒材质为ABS，收水管道材质为UPVC。收水系统由多个收水棒组成。收水棒上特殊的V型缝隙使得通过沙层的水均匀的进入棒内而不引起水的紊乱，同时降低了水通过沙层的阻力损失。

设计方案原理

浅层介质过滤器是利用石英砂作为过滤介质，在一定的压力下，把浊度较高的水通过厚度的粒状或非粒的石英砂过滤，截留除水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等，降低水浊度，净化水质效果。

本次系统采用内源反洗，即装置不设外部冲洗水源，不设空气辅助反洗，利用水压和滤后水进行反洗。反洗时，过滤系统逐台进行反洗，当其中一台进行反洗时，其他几台仍处于过滤状态。

项目实施

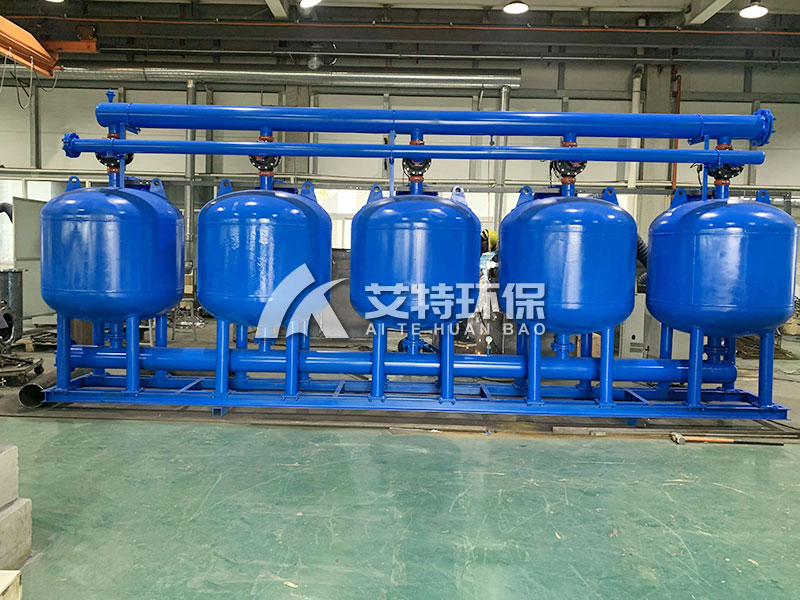

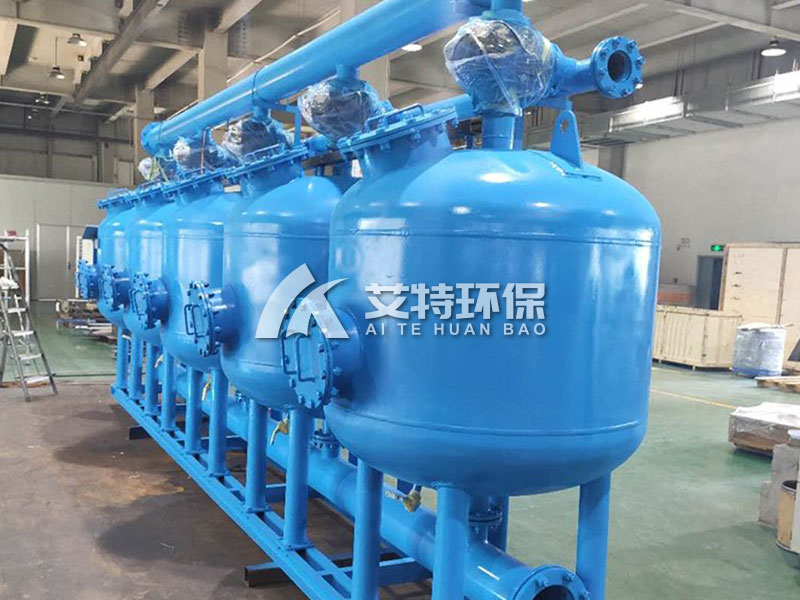

浅层砂过滤器当系统处于过滤状态时，加压水从滤罐进口流入布水系统，均匀的到达滤料层。当水流过滤料层时，悬浮物被滤料截留。该项目循环水系统设置 2 套过滤装置，每套10个过滤单元组成。某个过滤单元处于反冲洗状态时，其进水口关闭，排污口打开，并保证系统供水始终保持在固定的流量之内

 循环水系统中，由于生产研发过程中产生的杂质及固体悬浮物需要利用过滤器进行过滤处理，以保证循环水平稳、有效运行！所以，通过在循环水旁滤系统中安装浅层砂过滤器可大大减少循环水排放量，防止系统中管路污泥堵塞，可帮助企业达到节能减排，降低运行成本的目的。

通过本次愉快的合作，我们的产品获得了用户的高度认可，目前，我们正在进行多个改造项目的选型、供货和运行。
