项目背景

【项目应用】: 钢厂连铸循环水系统浅层全自动过滤器项目

【存在问题】: 连铸机浊环水悬浮物、油脂、杂质（主要是氧化铁皮）等含量指标超标，无法满足连铸机生产供水需求。由于水质差，连铸机喷嘴经常堵塞，使得直接喷淋水量不足，铸坯受热不均匀，导致铸坯严重变形甚至出现裂纹（如三角区裂纹等），造成产品不合格。费时费力，成本很高。

系统设计参数

【总处理水量】: 550m³/h

【设备选型】: 一套FQG48-15（单罐直径1200mm）

【排布】: 分3排布置，每排5个单罐，系统反洗模式为本源式反洗

【滤速】: ≤33m/h

【系统罐体数量】: 15只罐体

【进水浊度】: ＜35（NTU）

【出水浊度】: ≤5（NTU）

【单台过滤面积】：1.13㎡

【集水器】：多孔板+水帽

【单罐净重】: 0.5t

工艺流程

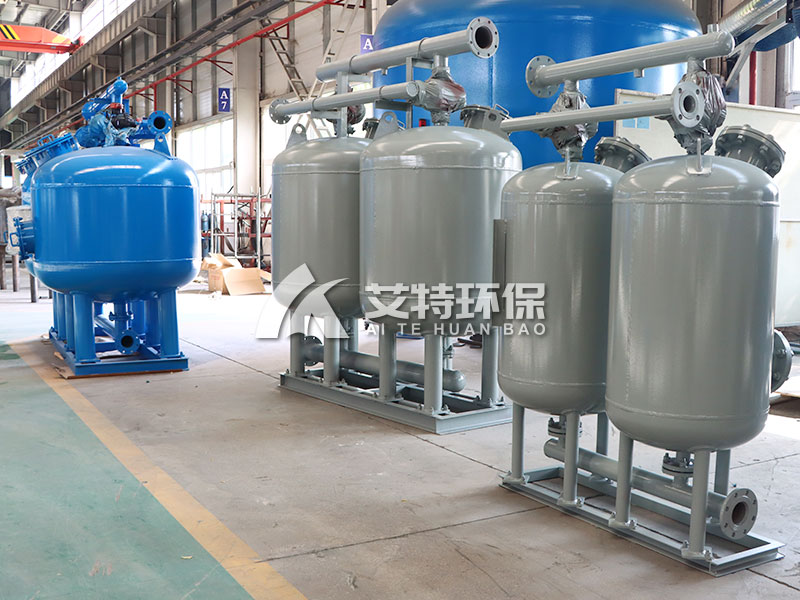

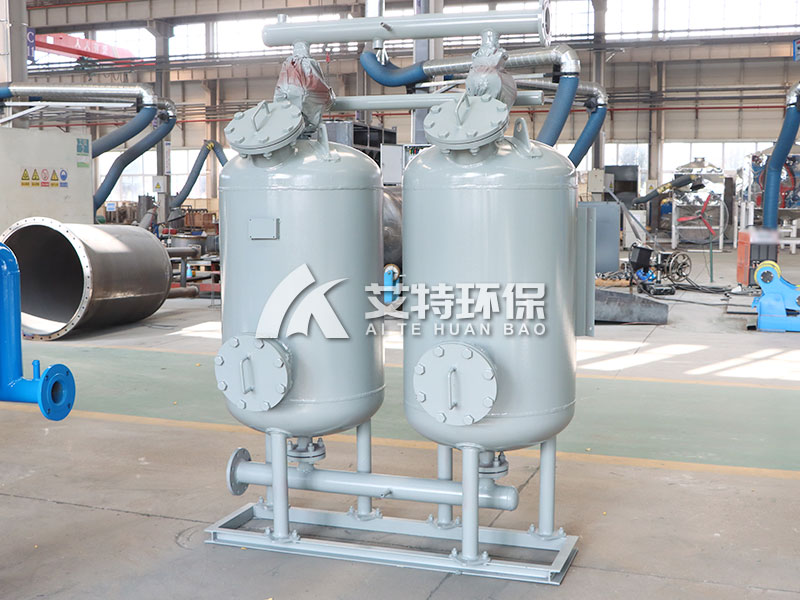

浅层多介质全自动砂滤器根据不同的用户要求，有立式和卧式两个系列，有单罐和多罐体并联，该设备反冲洗时，过滤过程同时进行，系统照常供水。

该设备流量大，无需维护。整套系统没有机械或电动阀门，仅靠多功能阀来控制系统的反冲洗，标准单元砂缸内部压头损失减小到合理范围,定压装置给出复原信号，水力阀恢复到过滤状态,下一个标准单元砂缸则准备进入反洗状态。

应用领域

冶金工业：对重金属废屑清洗回收洗涤水、冷却循环水、冷凝水等水系统中的颗粒杂质进行过滤，保护喷嘴和水泵。保证产品的高质量和系统长期稳定运行。

化工、石化：对卤水、工业水，循环冷却水系统中的杂质颗粒进行过滤，净化化工介质，提高产品质量

电厂、热电厂：对湿电除尘器喷淋、喷雾循环灰水，冷凝水，脱硫废水系统中的杂质颗粒进行过滤，净化水质，保护喷嘴和水泵，保证系统长期稳定运行。

油田污水：过滤油田污水中的悬浮物，保证回灌水的水质。

项目实施

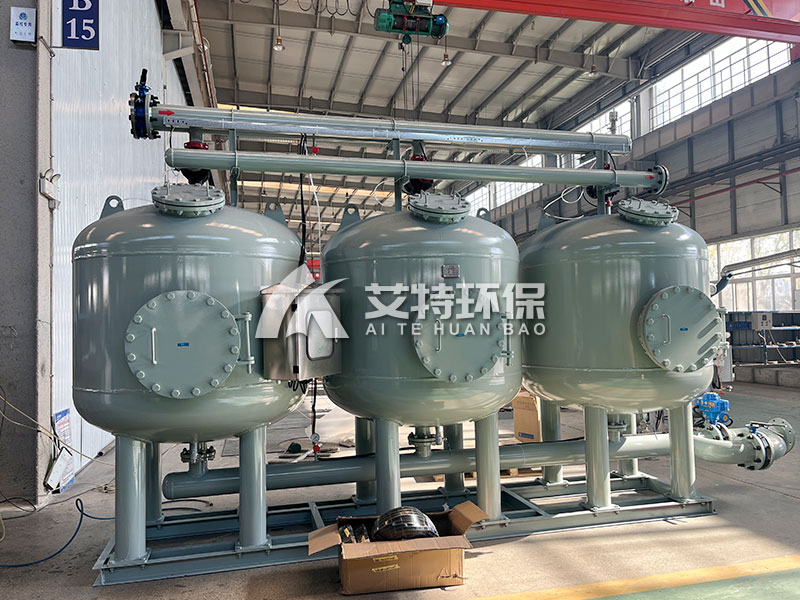

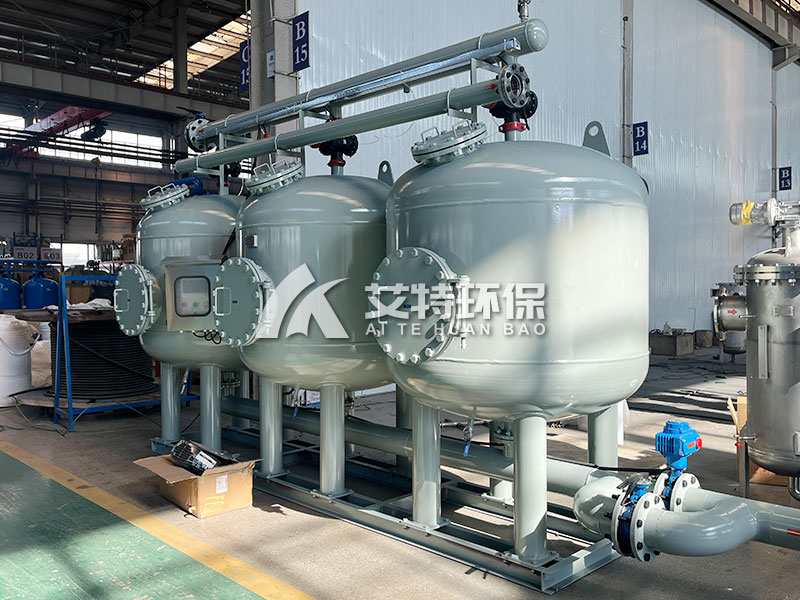

浅层砂过滤器当系统处于过滤状态时，加压水从滤罐进口流入布水系统，均匀的到达滤料层。当水流过滤料层时，悬浮物被滤料截留。该项目干熄焦及发电循环水系统设置 1 套过滤装置，过滤总量为550 m³/h，由 15个过滤单元组成。某个过滤单元处于反冲洗状态时，其进水口关闭，排污口打开，并保证系统供水始终保持在固定的流量之内。

 循环水系统中，由于生产研发过程中产生的杂质及固体悬浮物需要利用过滤器进行过滤处理，以保证循环水平稳、有效运行！所以，通过在循环水旁滤系统中安装浅层砂过滤器可大大减少循环水排放量，防止系统中管路污泥堵塞，可帮助企业达到节能减排，降低运行成本的目的。

通过本次愉快的合作，我们的产品获得了用户的高度认可，目前，我们正在进行多个改造项目的选型、供货和运行。
