项目应用

某能源集团300万吨/年煤焦化制冷循环水旁滤器项目，循环水旁滤器具有许多优点，例如：过滤效率高、过滤速度快、运行稳定、易于操作、维护方便等。同时，循环水旁滤器也有一些缺点，例如：对较大的颗粒难以过滤、孔径小的过滤板容易堵塞、孔径大的过滤板过滤效率低等。因此，在选择循环水旁滤器时，需要考虑过滤的水的粒度分布、过滤的目的、过滤的效率等因素，以便选择合适的循环水旁滤器

但在使用过程中应注意选择合适的过滤器板孔径和过滤器板数量，并保持过滤器板的清洁，以达到好的的过滤效果。

系统技术参数

【总处理水量】: 400m³/h

【设备选型】: 一套FQG96-4（单罐直径2400mm）

【排布】: 分1排布置，每排4个单罐，系统反洗模式为本源式反洗

【滤速】: ≤22m/h

【滤层厚度】: 600mm

【进水浊度】: ＜50（mg/L）

【出水浊度】: ≤5（mg/L）

【单台过滤面积】：4.52㎡

【集水器】：多孔板+水帽

【单罐净重】: 4200kg

【反洗水量】: ≤1.0%过滤水量

工艺流程

浅层介质过滤器是利用石英砂作为过滤介质，在一定的压力下，把浊度较高的水通过厚度的粒状或非粒的石英砂过滤，截留除水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等，降低水浊度，净化水质效果。

本次系统采用内源反洗，即装置不设外部冲洗水源，不设空气辅助反洗，利用水压和滤后水进行反洗。反洗时，过滤系统逐台进行反洗，当其中一台进行反洗时，其他几台仍处于过滤状态。

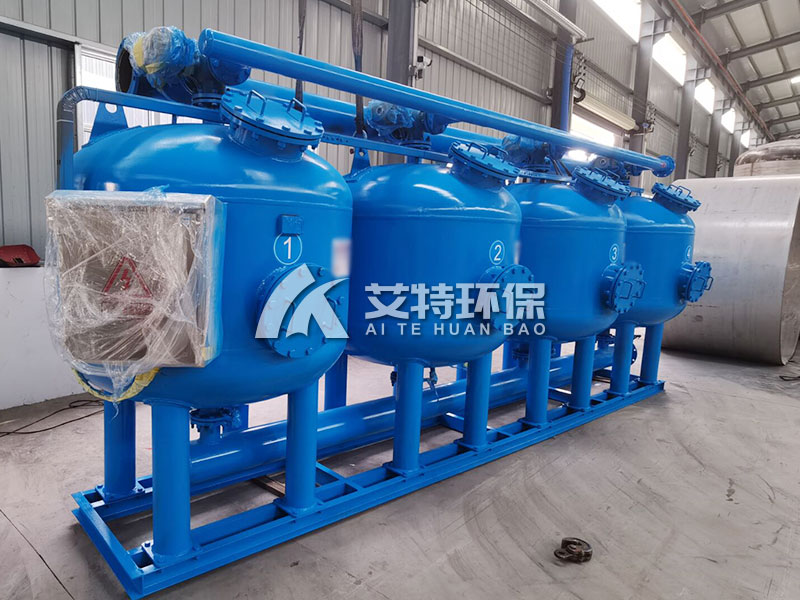

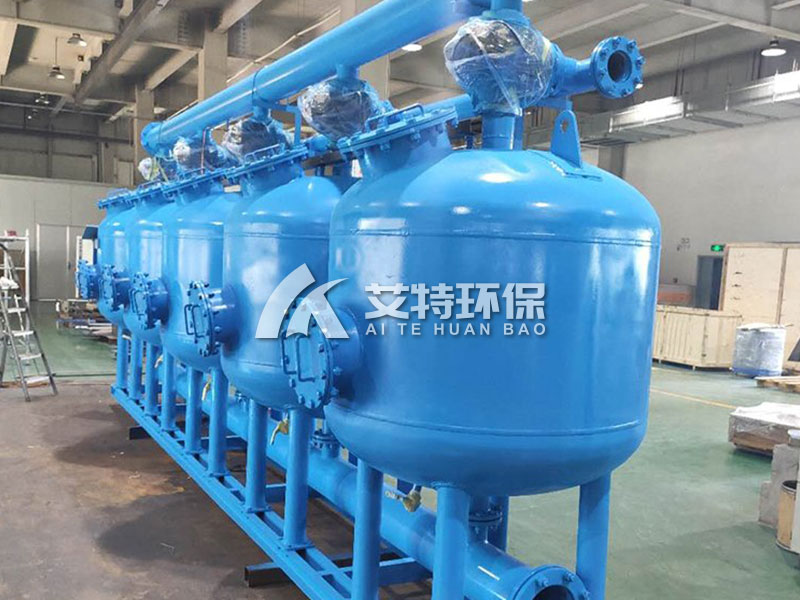

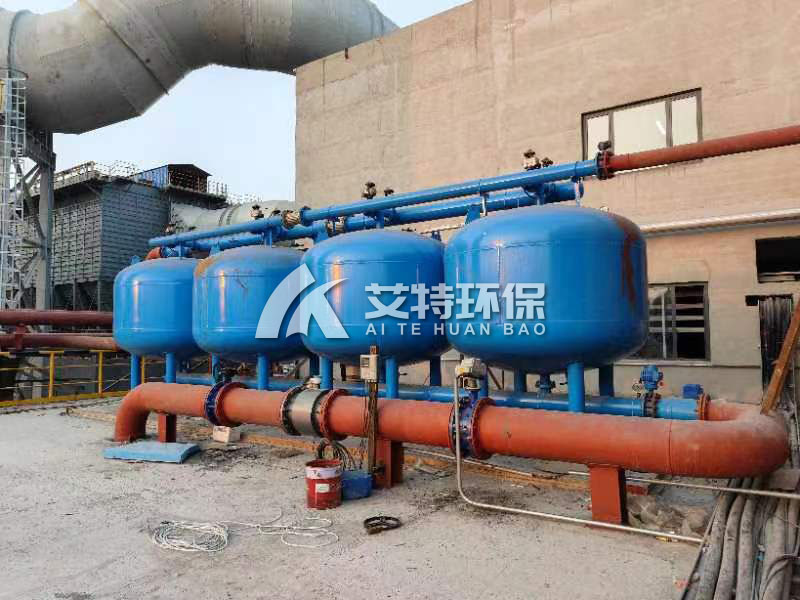

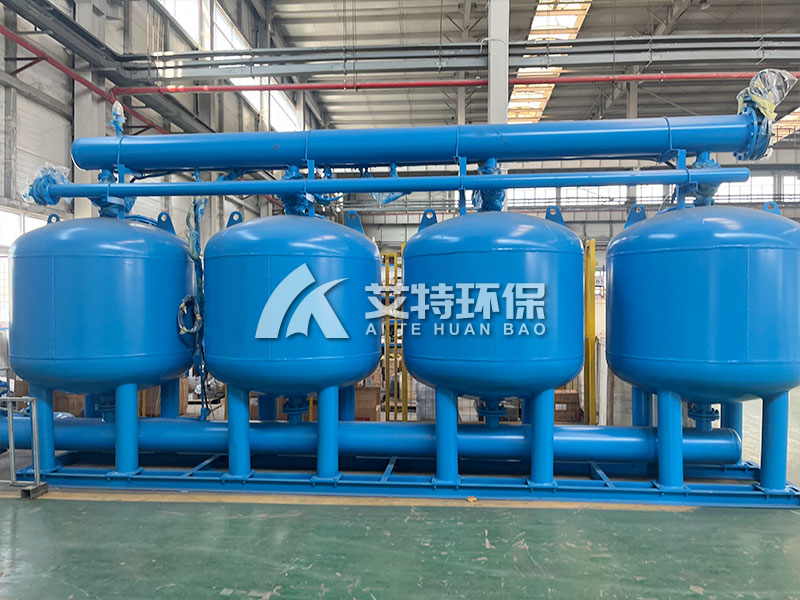

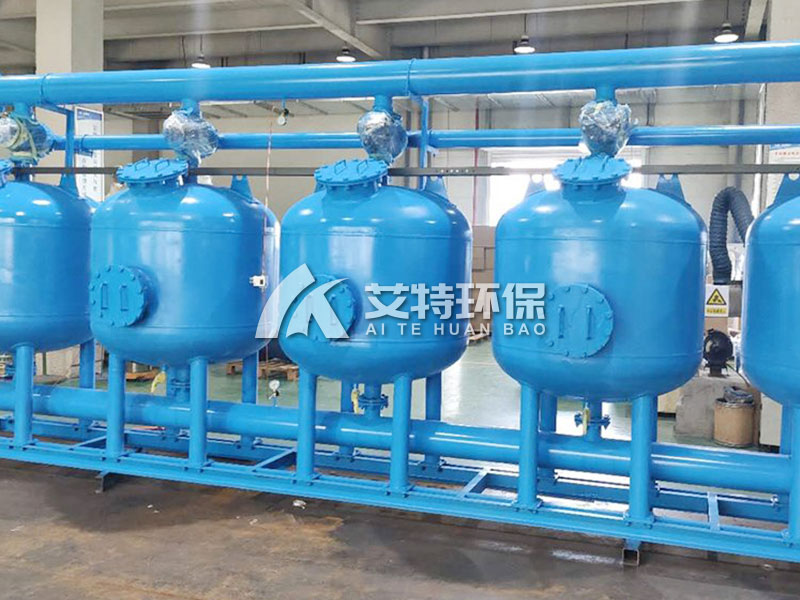

案例现场

项目实施

浅层砂过滤器当系统处于过滤状态时，加压水从滤罐进口流入布水系统，均匀的到达滤料层。当水流过滤料层时，悬浮物被滤料截留。该项目设置 1 套过滤装置，过滤总量为400 m³/h，由 4个过滤单元组成。某个过滤单元处于反冲洗状态时，其进水口关闭，排污口打开，并保证系统供水始终保持在固定的流量之内。

 循环水系统中，由于生产研发过程中产生的杂质及固体悬浮物需要利用过滤器进行过滤处理，以保证循环水平稳、有效运行！所以，通过在循环水旁滤系统中安装浅层砂过滤器可大大减少循环水排放量，防止系统中管路污泥堵塞，可帮助企业达到节能减排，降低运行成本的目的。

通过本次愉快的合作，我们的产品获得了用户的高度认可，目前，我们正在进行多个改造项目的选型、供货和运行。
