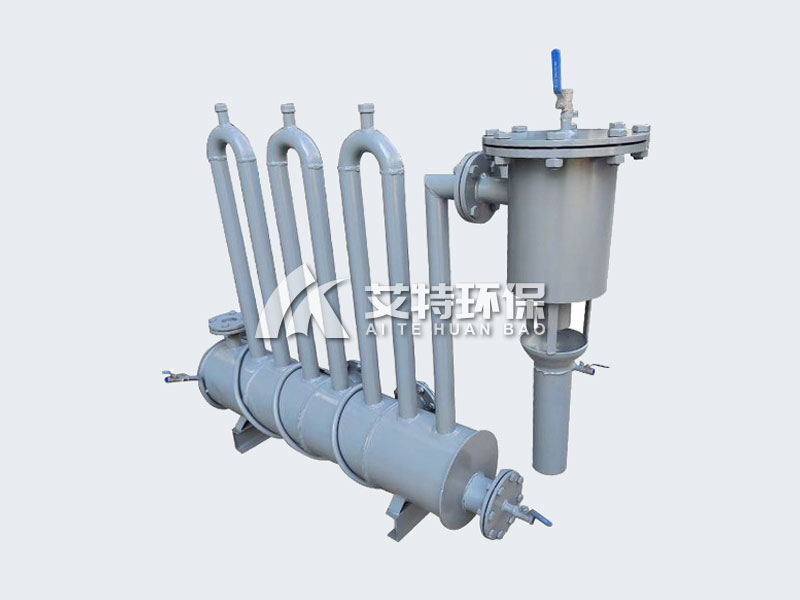

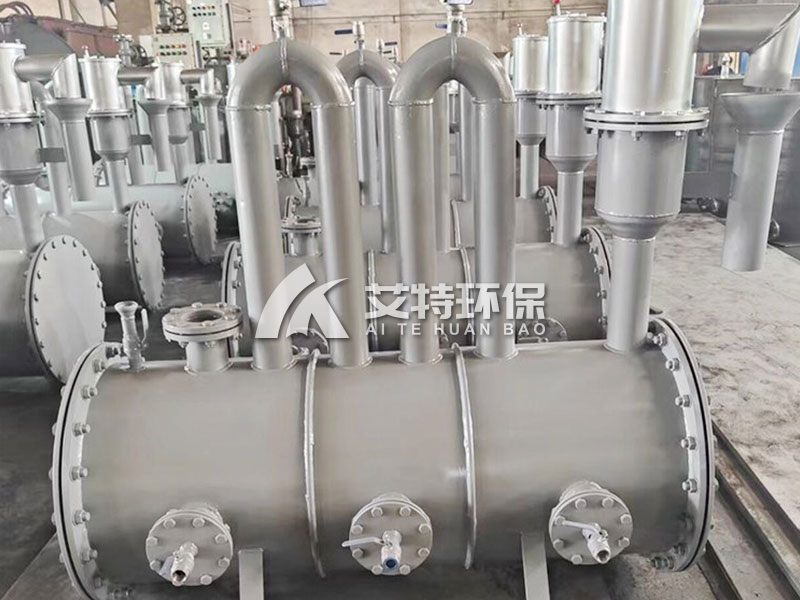

卧式落地式煤气排水器

工作原理

卧式落地式煤气排水器在运行过程中为间歇式排水，通过沿导轨升降的浮桥将水排出并与外界大气隔离。来自燃气管网的冷凝水通过下降管进入煤气排水器，然后到达防泄漏装置，当筒体内水位上升到一定位置时，浮筒的重力小于浮力，浮筒浮起，冷凝水通过出水口排出。冷凝水排出后，筒内水位下降，浮筒重力大于浮力，浮筒下降，通过锥形垫圈与外界大气隔离。

技术参数

介质：高炉煤气

样式：卧式

进水口管径：DN25

工作压力：≤0.6Mpa

加热形式：电伴热

工作温度：-40~120℃

煤气压力：30Kpa

材质：碳钢防腐、不锈钢

安装注意事项

1、卧式落地式煤气排水器要垂直安装，不可倾斜，保证排水器工作可靠。现场煤气管道与煤气排水器进入管相连接，法兰连接处要使用密封垫， 保证密封严密，煤气不外泄。

2、排水管要通到附近的下水道中，不可将冷凝水直接排放到设备基础下，四周要有护栏和警示牌，防止发生碰撞泄漏等意外事故。

3、使用前，要对煤气排水器进行加水，加水时，先打开排气阀，再利用加水口对煤气排水器进行加水。当冷凝水排水管向外淌水时，加水完成，加水完成后，要将排气阀关闭，防止煤气泄漏。

4、用户可根据设备现场使用情况，对煤气排水器进行排污和清理工作，排污时，要关闭煤气阀门，在通风良好的情况下进行，排污后，对煤气排水器再加水！
