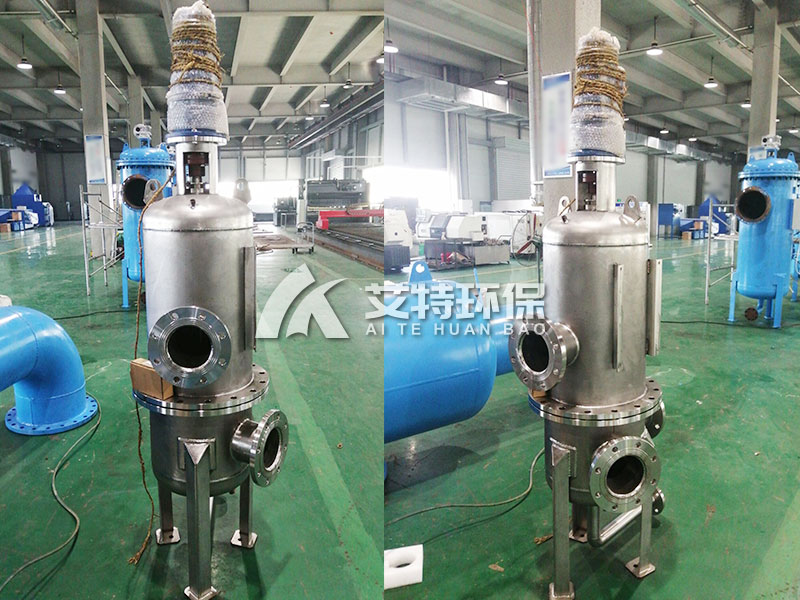

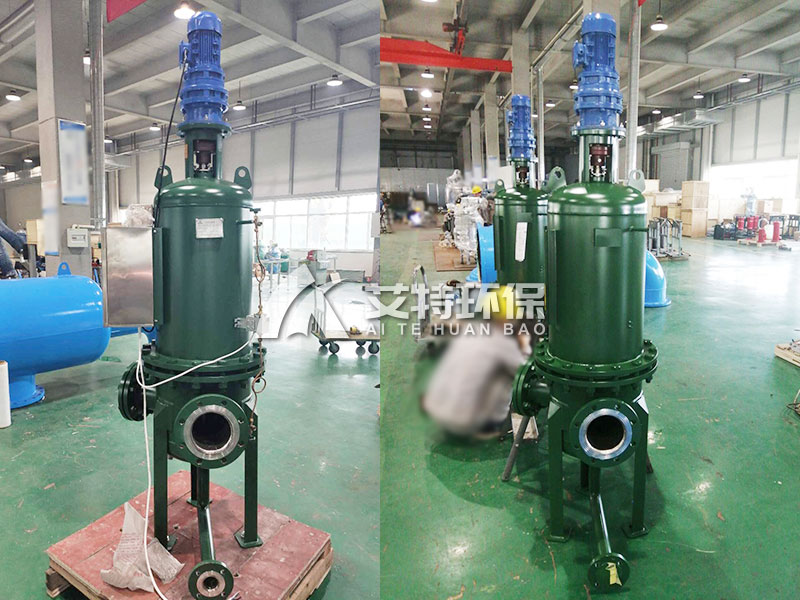

多柱式自动反冲洗过滤器由壳体、过滤元件、反冲洗旋转机构、压差控制器以及电控部分等组成，是一种易操作的全自动过滤装置。

多柱式自动反冲洗过滤器采用楔形丝网滤芯,通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在过滤芯内表面引起进出口压差增加到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。当反冲洗吸盘口与过滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与过滤芯内侧出现一个相对压力低于过滤芯外侧水压的负压区(反洗压差值控制在过滤压差值的3~4倍)。迫使部分净循环水从过滤芯外侧流入过滤芯内侧，吸附在过滤芯内壁上的杂质微粒随水流进入盘内并从排污阀排出。

多柱式自动反冲洗过滤器的优势

1、自清洗功能：多滤柱式自清洗过滤器利用自身过滤出的清水，自清洗过滤柱，不需要拆下过滤柱清洗，也不需要另外配置清洗系统。

2、连续供水功能：多滤柱式自清洗过滤器罐体内装有若干个过滤柱同时工作，反冲洗时逐个清洗每一个过滤柱，其它过滤柱仍在继续工作， 从而实现连续供水。

3、自动反冲洗功能：通过差压控制器监测清水区与浑水区的压力差，当压力差达到设定值时，差压控制器输出信号，由电控箱控制反冲洗机构启动和关闭，实现自动反冲洗。

4、高精度可靠过滤：多滤柱式自清洗过滤器过滤柱是用梯形截面的不锈钢丝缠绕焊接在多棱骨架上制成，强度高、耐腐蚀。

5、过滤面积大：在罐体全空间内配有若干个过滤柱，充分利用了过滤空间，过滤面积一般为入口面积的3～5倍，反冲洗频率低，阻力损失小，并且显著缩小了过滤器的体积。

6、运行稳定：多滤柱式自清洗过滤器设计有保护离合器，以保护多滤柱式自清洗过滤器在反冲洗工作中遇到超负荷阻力时，能及时切断动力，保护机构免遭破坏。
