一、基本概念

管道过滤器，也被称为pipe-line filter，是液压系统中用于管路部分的过滤器。它能够有效地去除流体中的颗粒物、杂质等有害物质，保证流体的纯净度和稳定性。

二、结构与组成

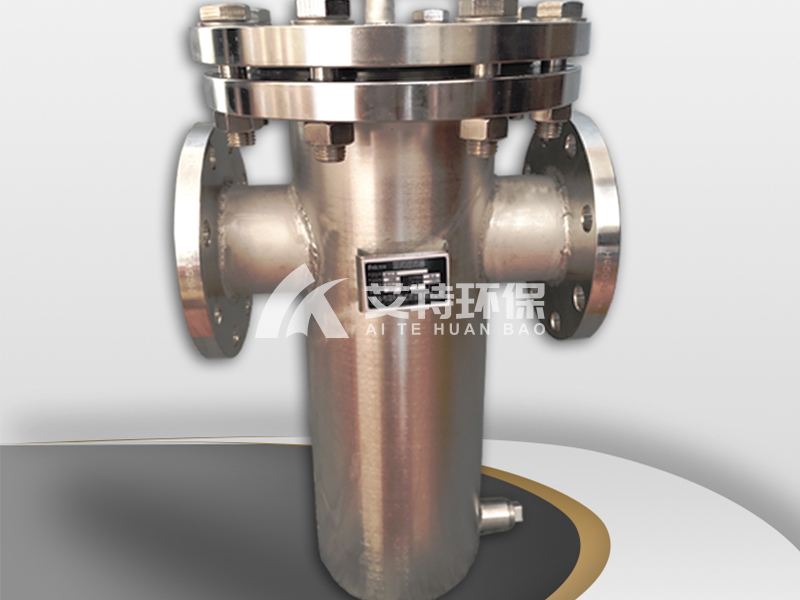

管道过滤器主要由接管、筒体、滤篮（或滤芯）、法兰、法兰盖及紧固件等组成。其中，滤篮或滤芯是过滤器的核心部件，用于捕捉流体中的杂质。

三、工作原理

管道过滤器的工作原理通常是基于筛分或拦截机制。当流体通过过滤器时，杂质被滤网、滤芯或其他类型的过滤介质所捕捉，而清洁的流体则继续通过管道

系统。具体来说，当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。

四、适用范围

管道过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便等优点，主要适用于以下物料：

化工、石油化工生产中弱腐蚀性物料，如水、油品、氨、烃类等。

化工生产中的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。

制冷中的低温物料，如液甲烷、液氨、液氧和各种冷剂。

食品、制药生产中有卫生要求的物料，如啤酒、饮料、乳制品、糖浆等。

五、类型与分类

管道过滤器可以根据不同的分类标准进行分类，常见的类型有：

按结构形式分类：直通管道过滤器、T型管道过滤器、Y型管道过滤器、双联切换过滤器以及篮式过滤器等。

按过滤介质分类：金属网过滤器、非金属纤维过滤器、烧结金属过滤器等。

六、选型原则

在选择管道过滤器时，需要考虑以下因素以确保其适用性：

进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。

孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。

过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
