高压净环水系统自清洗过滤器碳钢材质

产品简介

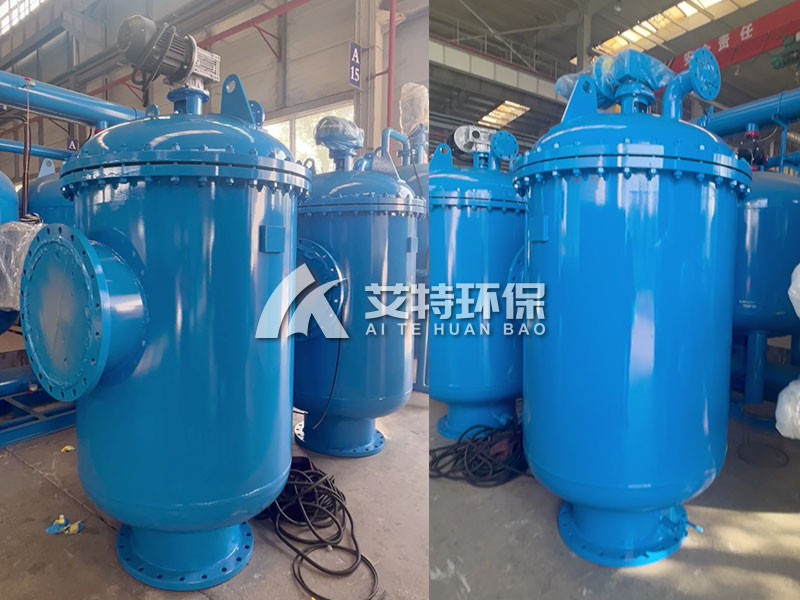

高压净环水系统自清洗过滤器是用在水采矿井高压净环水系统中的过滤设备。壳体采用碳钢材质，内部使用不锈钢转刷，PLC全自动控制，系统可自动识别杂质沉积程度，给排污阀信号自动全排污，保护后续系统正常运行。

技术参数

型号：ATZ-900-450

罐体规格：φ900x2300mm

进出口管径：DN450

电机功率：0.75kw

流量：1200m³/h

设计压力：2.5Mpa

材质：Q235

过滤精度：900μm

壳体材质：碳钢

工作温度：60℃

反洗时间：15秒（可调）

反洗压差：0.5kg/c㎡（可调）

工作原理

水由进水口进入过滤器，先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。

在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。当这个压差达到预设值时，将开始自动清洗过程：排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。当水流经水力马达时，带动吸污管进行旋转，由水力缸活塞带动吸污管作轴向运动，吸污器组件通过轴向运动与旋转的运动结合将整个滤网内表面清洗干净。整个清洗过程将持续数十秒。排污阀在清洗结束时关闭，增加的水压会使水力缸活塞回到其初始位置，过滤器开始准备下一个冲洗周期。在清洗过程中，过滤机正常的过滤工作不间断。
